10kv計量箱安裝圖及安裝標準

2019-09-11 07:35:27 4310

一、10kv高壓計量箱(組合互感器)適用于環境氣溫-25℃～40℃，濕度≤90%，無腐蝕，無易燃，無爆炸性氣體的場所。

二、該產品安裝在電力變壓器的高壓一側分支線路上做電能計量使用。

三、安裝前必須做如下檢查：

(1)高壓瓷瓶完好無裂紋。

(2)各部螺絲是否緊固，二次接線是否牢固。

(3)絕緣電阻測定：

a 一次對二次及地：≥1000M Ω

b 二次對地：≥500m Ω

(4)工頻耐壓實驗：

a 一次對二次及地：10kV計量箱38kV/一分鐘

6kV計量箱28kV/一分鐘

b 二次對地：2kV/一分鐘

四、高壓計量箱安裝前應試驗合格，配置相應電壓等級的氧化鋅避雷器或閥式避雷器，其接地電阻≤10 Ω。

五、接線應辨明電網電源的相序A、B、C與高壓電力計量箱一次導電端子的相序A、B、C各相分別對應連接（必須是正相序）方可投入運行。

六、高壓電力計量箱應水平安裝，電度表位置應垂直，不得任意傾斜，箱體外殼和互感器二次繞組應可靠接地。

七、高壓電力計量箱裝好后，應帶負荷進行試驗觀查，看有功、無功電度表轉動是否正?；蛘{(diào)試遙測抄表各項功能是否正常，經過全面檢查試驗合格后，方可正式投入運行。

八、對運行中的高壓電力計量箱，根據有關規程必須定期檢查和預防性試驗，每年一次，若發現有抄表不正?，F(xiàn)象或其他缺，應做處理后再繼續運行。

九、高壓電力計量箱保存期間注意防潮。

十、高壓電力計量箱接線如附圖一

附圖一：

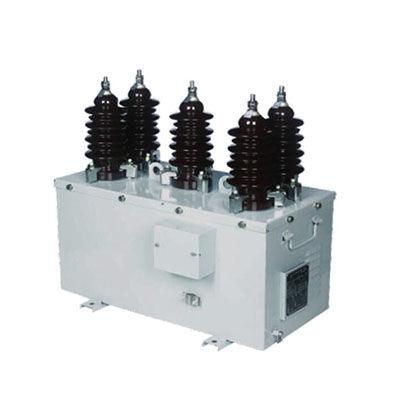

高壓計量箱

(1)通電檢查：

a 接線盒2、3短路，電度表轉速約減半，證明A相電流互感器正常，同時6、7短路，電度表停轉，證明C相電流互感器正常。

b 1、5、9分別是A、B、C二次100伏電壓，斷開可檢查電壓互感器，斷開兩表停，接上轉，證明電壓互感器正常。

c 通過接線盒接線端子可接入專用測量儀器，現場檢驗高壓電力計量箱是否運行正常和準確度，變動二次接線注意防止CT開路！PT短路！

(2)停電檢查：

a 斷開1、5、9上下聯片，用直流法現場檢查電壓互感器極性。

b 斷開3、4和7、8同樣可現場檢查電流互感器極性。

附圖二：

(1)通電檢查：

a 接線盒6、7；連接，電度表轉速約減半，證明A相電流互感器正常，同時8、7連接，電度表停轉，證明C相電流互感器正常。

b 1、5、9分別是A、B、C二次100伏電壓，斷開可檢查電壓互感器是否正常，斷開兩表停止運轉，證明電流互感正常正常。

c 通過接線盒接線端子可接入專用測量儀器，現場檢驗高壓電力計量箱是否運行正常和準確度，變動二次接線注意防止CT開路！PT短路！

(2)停電檢查：

a 斷開1、５、９上下聯片，用直流法現場檢查電壓互感器極性。

b 斷開2、3（和3、4），斷開10、11（和11、12）能現場用直流法檢查電流互感器極性。

(3)更換變比作法：

a 聯接2、3 斷開3、4 和聯接10、11斷開11、12為大變比。

b 聯接3、4 斷開2、3 和聯接11、12斷開10、11為小變比。

注意：聯片2與3、3與4兩組不能同時斷開運行，聯片10與11、11與12兩組聯片不能同時斷開運行，防止CT開路！　　　　

附圖三：

參照多功能電能表使用說明書檢查調試。
